在线式红外自触发野保相机

在线式红外自触发野保相机

十年凝望 万物生长·看见·即是守护的力量

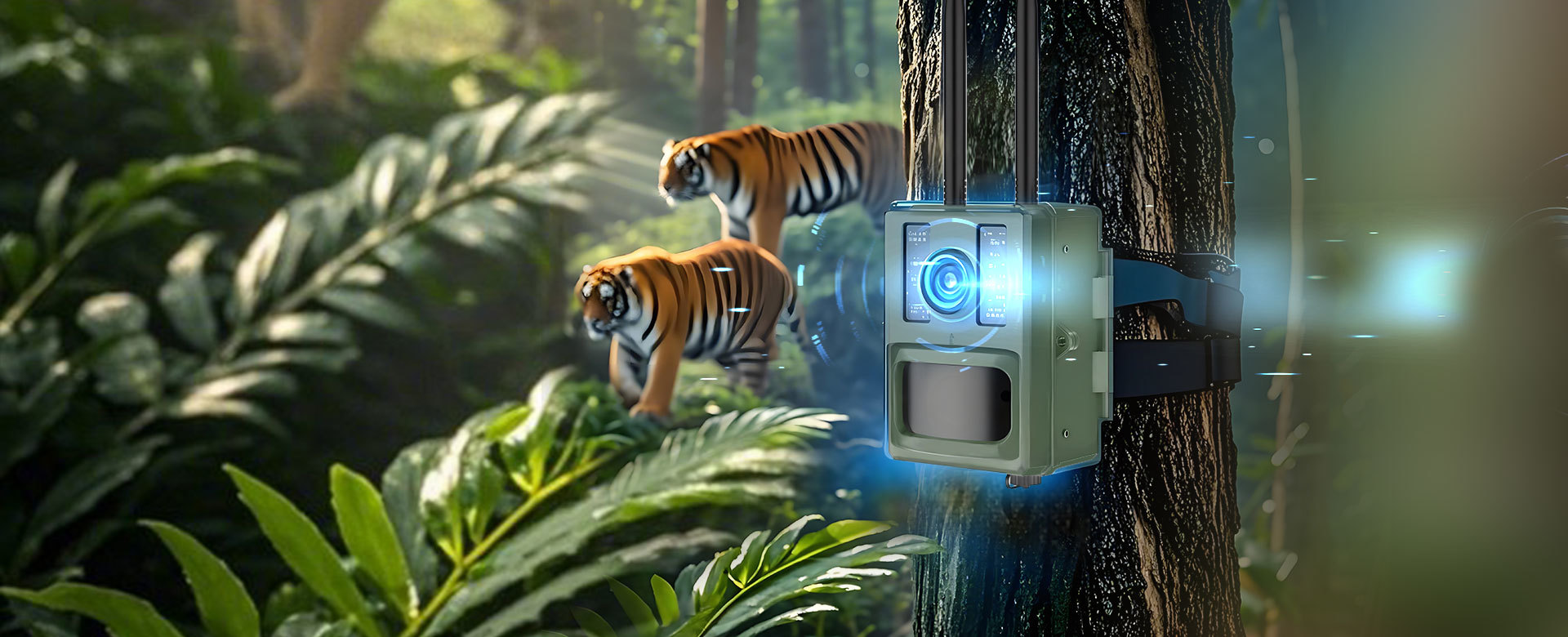

在线式红外自触发野保相机是专为生态保护研发的AIoT设备,通过低功耗PIR触发(<0.3秒响应)与定时拍摄双模式,实现24小时野生动物活动记录。搭载星光级传感器与多光谱补光系统,可在全黑环境获取1080P影像。采用柔性太阳能供电与军工级防护设计(IP68/-40℃运行),支持4G/5G/70 0M专网实时回传。基于云端可视化管理系统,实现海量设备组网联控与全链路状态实时监测,可远程执行批量维护。已部署于东北虎豹国家公园、海南热带雨林等数十个保护区,累计识别珍稀物种个体数据量达1.2PB,是目前国内出货量最大的野保相机产品。

低功耗PIR自触发拍摄

低功耗PIR自触发拍摄

• 采用3个第5代低功耗的温度补偿型红外热释感应传感器感交叉应用,实现了动物、人体、车辆热辐射目标的检测与触发拍摄
嵌入式低功耗运动检测

嵌入式低功耗运动检测

• 结合PIR触发检测功能,自研了低功耗运动检测算法,有效滤除树枝、树叶、快速运动的车辆等影响背景变化带来的无效视频。

• 同时,将运动检测与PIR触发检测相结合,很好的提高了上传视频的准确性,同时,极大的降低了无效视频上传功耗。

心跳存活管理

心跳存活管理

• 根据需求设置心跳周期,上报设备状态信息,如:电量、信号质量、工作环境温湿度、位置信息等。

供电策略管理

供电策略管理

• 与中心管理系统相结合,可以根据相机的工作温度、电池类型、电池充放电特性、太阳能供电特性、季节变化及监测目标等条件,智能控制相机参数,使相机真正进入节能工作模式,使设备在极其恶劣条件工作更持久、更稳定。

远程操控与升级管理

远程操控与升级管理

• 参数设置、固件更新等操作,都可以通过后端管理软件远程完成,解决了在恶劣条件下工程实施与运行维护困难,降低了工程实施与运行维护的成本

其他特点

其他特点

• NTP时钟同步

• 多外部接口

• 防护等级 IP68

• 多种防盗方式

产品参数

CFS30MS-LTE700M-C-OP

CFS30MS-LTEPN-C-OP

CFS30MS-5G-C-OP

成像• 图像传感器:1/2.8〃CMOS STARVIS星光级
• 有效像素:504万
• 光圈控制:固定光圈
• 日夜转换:ICR 测光自动/手动
• 焦距(定焦):4.3mm
• 光圈数:F1.6
• 类型:940nm 隐光
• 有效距离:最大25m
• 智能红外:支持Smart IR

红外检测• 探测器类型:红外热释电
• FOV:48°
• 灵敏度控制:高/中/低
• 布置模式:3个
• 探测距离:Max 25m

录像特性• 分辨率:1600×1200/1280*960/640*480
• 编码标准:H.264
• 音频采样:16KHz@16bits
• 音频编码:AAC
• 存储格式:MP4
• 网络传输:RTSP/文件推送

拍照特性• 分辨率:30M:6336*4752/20M:5184*3888/16M:4544*3408/12M:4000*3000/10M:3648*2736/5M:2592*1944
• 编码标准:JPG
• 存储格式:JPG
• 网络传输:文件推送

通讯特性• 制式:4G LTE-FDD
• 信道:FDD-LTE B28
• 基础协议:TCP/IP/UDP/RTSP/RTP

接口特性• 环境测温:1个
• MIC:1个
• 喇叭:1个
• SD:1个,标配32G
• miniHDMI:1个,定制miniHDMI接口LCD显示
• SIM:1个
• 指示灯:1个
• 天线:1个,防水接头
• 5PIN接口:1个,防水接头
• 外部充电:1个防水接头(共用5pin接口),支持太阳能充电/标准5-12V 2.4A DC充电

环境• 工作温度:-45℃-70℃(不含电池)
• 工作湿度:0-95%
• 存储温度:-45℃-70℃(不含电池)
• 存储湿度:0-95%

通用特性• 防护等级:IP68
• 防雷等级:4KV浪涌
• 静电防护:接触8KV@空放16KV
• 电磁兼容性:符合GB/T 17626.2、 GB/T 17626.3、GB/T 17626.5相关规定
• 安装方式:可伸缩绑缚固定模式
• 尺寸:147mm(高)*102mm(宽)*75mm(厚)
• 重量:580克(不含电池)

成像• 图像传感器:1/2.8〃CMOS STARVIS星光级
• 有效像素:504万
• 光圈控制:固定光圈
• 日夜转换:ICR 测光自动/手动
• 焦距(定焦):4.3mm
• 光圈数:F1.6
• 类型:940nm 隐光
• 有效距离:最大25m
• 智能红外:支持Smart IR

红外检测• 探测器类型:红外热释电
• FOV:48°
• 灵敏度控制:高/中/低
• 布置模式:3个
• 探测距离:Max 25m

录像特性• 分辨率:1600×1200/1280*960/640*480
• 编码标准:H.264
• 音频采样:16KHz@16bits
• 音频编码:AAC
• 存储格式:MP4
• 网络传输:RTSP/文件推送

拍照特性• 分辨率:30M:6336*4752/20M:5184*3888/16M:4544*3408/12M:4000*3000/10M:3648*2736/5M:2592*1944
• 编码标准:JPG
• 存储格式:JPG
• 网络传输:文件推送

通讯特性• 制式:4G LTE-FDD/TDD
• 信道:FDD-LTE B1/B2/B3/B4/B5/B7/B8;TDD-LTE B40;WCDMA B1/B2/B5/B8;GSM-EDGE Quad-band
• 基础协议:TCP/IP/UDP/RTSP/RTP

接口特性• 环境测温:1个
• MIC:1个
• 喇叭:1个
• SD:1个,标配32G
• miniHDMI:1个,定制miniHDMI接口LCD显示
• SIM:1个
• 指示灯:1个
• 天线:1个,防水接头
• 5PIN接口:1个,防水接头
• 外部充电:1个防水接头(共用5pin接口),支持太阳能充电/标准5-12V 2.4A DC充电

环境• 工作温度:-45℃-70℃(不含电池)
• 工作湿度:0-95%
• 存储温度:-45℃-70℃(不含电池)
• 存储湿度:0-95%

通用特性• 防护等级:IP68
• 防雷等级:4KV浪涌
• 静电防护:接触8KV@空放16KV
• 电磁兼容性:符合GB/T 17626.2、 GB/T 17626.3、GB/T 17626.5相关规定
• 安装方式:可伸缩绑缚固定模式
• 尺寸:147mm(高)*102mm(宽)*75mm(厚)
• 重量:580克(不含电池)

成像• 图像传感器:1/2.8〃CMOS STARVIS星光级
• 有效像素:504万
• 光圈控制:固定光圈
• 日夜转换:ICR 测光自动/手动
• 焦距(定焦):4.3mm
• 光圈数:F1.6
• 类型:940nm 隐光
• 有效距离:最大25m
• 智能红外:支持Smart IR

红外检测• 探测器类型:红外热释电
• FOV:48°
• 灵敏度控制:高/中/低
• 布置模式:3个
• 探测距离:Max 25m

录像特性• 分辨率:1600×1200/1280*960/640*480
• 编码标准:H.264
• 音频采样:16KHz@16bits
• 音频编码:AAC
• 存储格式:MP4
• 网络传输:RTSP/文件推送

拍照特性• 分辨率:30M:6336*4752/20M:5184*3888/16M:4544*3408/12M:4000*3000/10M:3648*2736/5M:2592*1944
• 编码标准:JPG
• 存储格式:JPG
• 网络传输:文件推送

通讯特性

• 制式:5G NR SA/ 5G NR NSA/ LTE-FDD/ LTE-TDD/ WCDMA
• 信道:

- 5G NR NSA: n41/ 78/ 79
- 5G NR SA:n1/ 28/ 41/ 77/ 78/ 79
- 下行 4 × 4 MIMO:n1/ 41/ 77/ 78/ 79
- LTE-FDD: B1/ 2/ 3/ 5/ 7/ 8/ 20/ 28
- LTE-TDD : B34/ 38/ 39/ 40/ 41
- 下行 2 × 2 MIMO:B1/ 2/ 3/ 5/ 7/ 8/ 20/ 28/ 34/ 38/ 39/ 40/ 41
WCDMA : B1/ 2/ 5/ 8
• 基础协议:TCP/IP/UDP/RTSP/RTP


接口特性• 环境测温:1个
• MIC:1个
• 喇叭:1个
• SD:1个,标配32G
• miniHDMI:1个,定制miniHDMI接口LCD显示
• SIM:1个
• 指示灯:1个
• 天线:2个,防水接头
• 5PIN接口:1个,防水接头
• 外部充电:1个防水接头(共用5pin接口),支持太阳能充电/标准5-12V 2.4A DC充电

环境• 工作温度:-45℃-70℃(不含电池)
• 工作湿度:0-95%
• 存储温度:-45℃-70℃(不含电池)
• 存储湿度:0-95%

通用特性• 防护等级:IP68
• 防雷等级:4KV浪涌
• 静电防护:接触8KV@空放16KV
• 电磁兼容性:符合GB/T 17626.2、 GB/T 17626.3、GB/T 17626.5相关规定
• 安装方式:可伸缩绑缚固定模式
• 尺寸:147mm(高)*102mm(宽)*75mm(厚)
• 重量:700克(不含电池)
